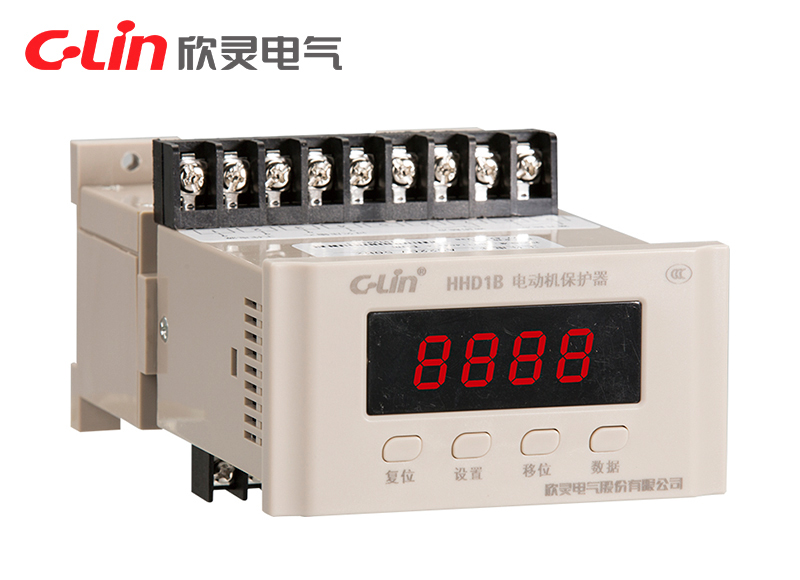

HHD1B智能型电动机监控器是一款先进的电动机保护装置，适用于工业自动化、电力系统、石油、化工、冶金、煤炭、轻工、纺织等众多行业。它采用高精度测量技术，结合智能算法，可实时监测电动机运行状态，具备过载、堵转、断相、三相不平衡、过压、欠压等多种保护功能，有效保障电动机安全运行。该监控器支持智能设定与记忆功能，通过按键整定方式设定额定电流等参数，具备故障电流自锁技术，保护后能显示故障电流值及类别，为电动机安全运行提供全面保障。

HHD1B-1Z 2-100A 整体式

价格: ¥ 646.00

品牌:: 欣灵电气
装箱数:: 20

产品属性

工作电源： AC220V、AC380V 50Hz

电流范围： -1：2~100A -2：40~200A
-3：80~400A -4：160~800A

保护功能： 断相、三相不平衡、过载、堵转、启动避让、短路、过压、欠压、欠载、接地(需配专用零序互感器)

显示方式： LED数码管循环显示三相电流和记忆故障状态及查询

显示精度： 2.0级

整定方式： 按键整定

触点形式： 一组常开、一组常闭独立触点

触点容量： 3A AC380V(阻性)

外形尺寸： HHD1B-1、3、4：100×66×156mm；
HHD1B-2：120×62.5×168.5mm

安装方式： 装置式和导轨式兼容

配互感器： HHD1B-3、4 需另配电流互感器

可选功能： RS-485通讯接口（代号T）、4~20mA变送输出（代号B）

订货信息

注： 1. 需接地功能，另购本产品专用零序互感器。 2. 带4-20mA变送输出，另加69元。 3. 带RS485通讯接口，另加138元。 4. -E、-F型需另配互感器。 5. 分体线常规2米，需加长每米另加14元。 6. 常规产品电压为AC220V、AC380V，订单时可供选择；其他电压等级可定制，另加28元。备注： 1. 定制一组常开，另加4元。 2. 定制一组常开常闭转换，另加14元。 3. 定制一组常开常闭独立触点，另加22元。 4. 有其他特殊要求，请电话咨询。
